骨架油封尺寸怎么測量？-惠諾進口密封圈教您方法。
來源： 發布時間：2019-07-23 10:30
昨天惠諾小編專門寫過O型密封圈規格尺寸怎么測量？今天我們就來說說骨架油封尺寸如何測量？骨架油封是完全不同于o型密封圈的產品，骨架油封是帶有鐵殼骨架的，相對比o型密封圈來說測量起來會更簡單一些。
有兩種方式來辨別骨架油封尺寸：

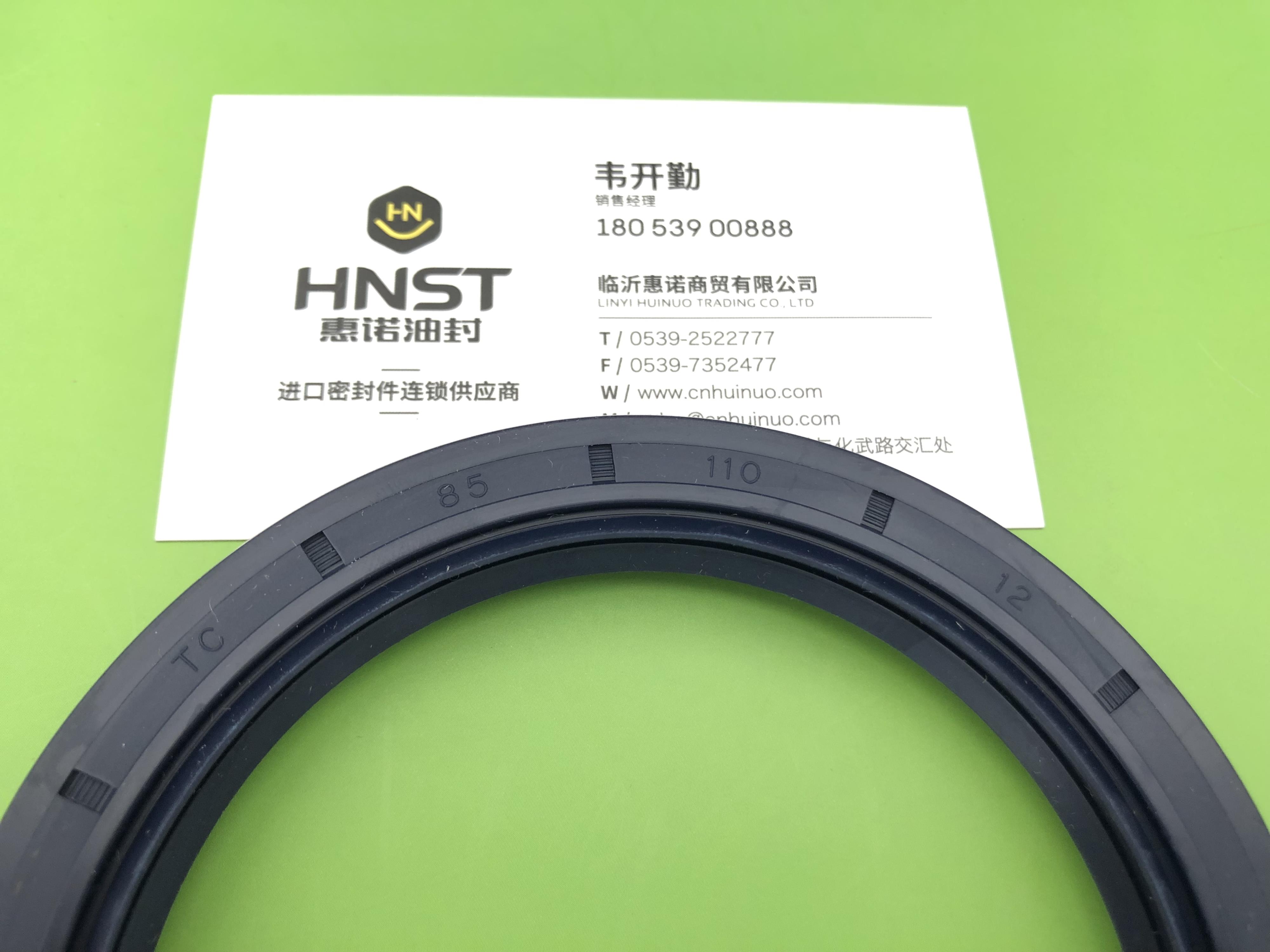

第一種是有很多骨架油封上面會標注形式，尺寸，比如 TC 85 110 12 這就代表著是TC型油封，軸徑85，外徑110，高度12的。具體看下圖。
第二種就是我們今天要著重來說的通過游標卡尺來測量油封的尺寸。

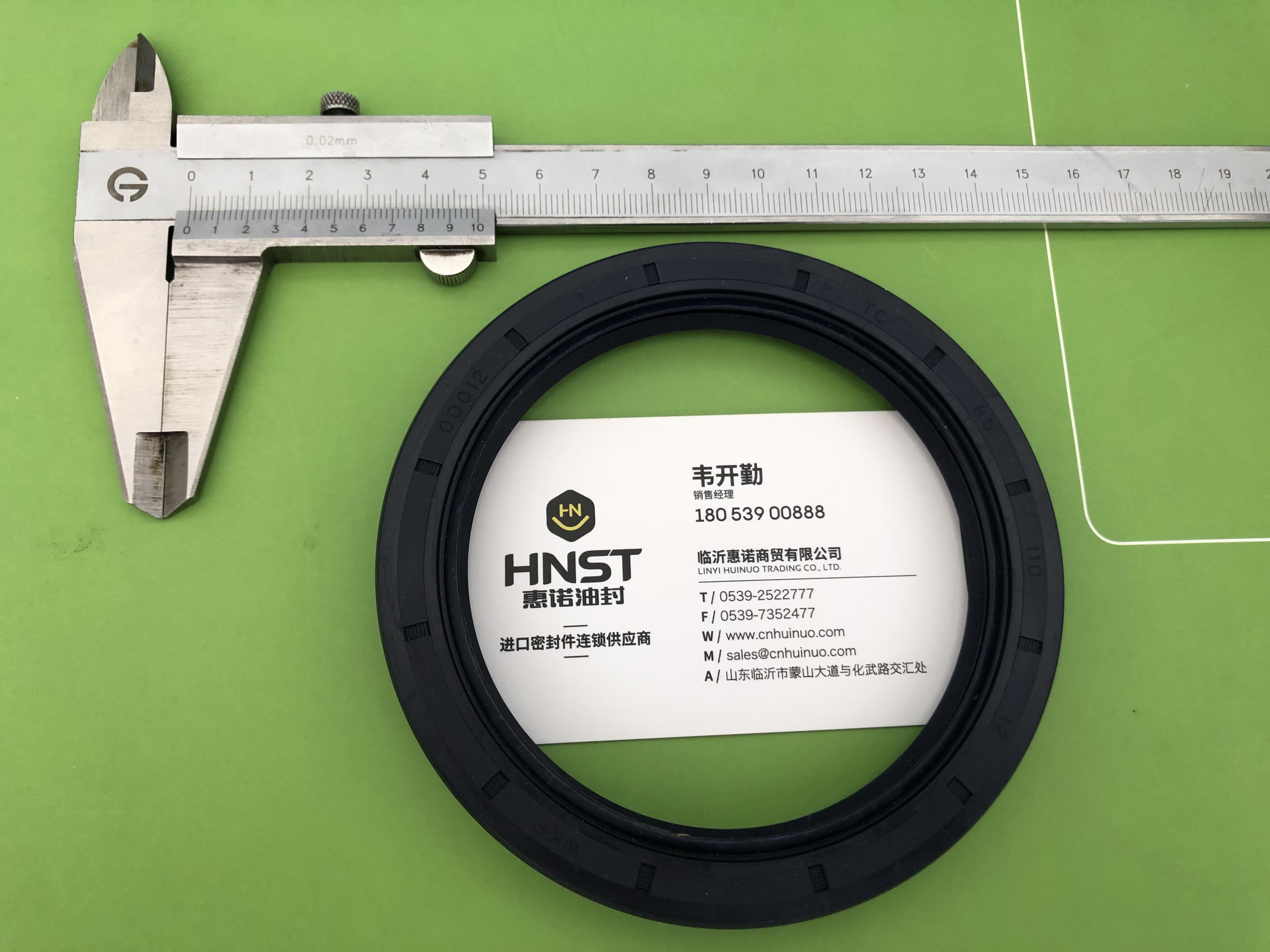

首先第一步，我們還是要準備好游標卡尺跟骨架油封產品，再次強調，游標卡尺并不是非常精確哈。

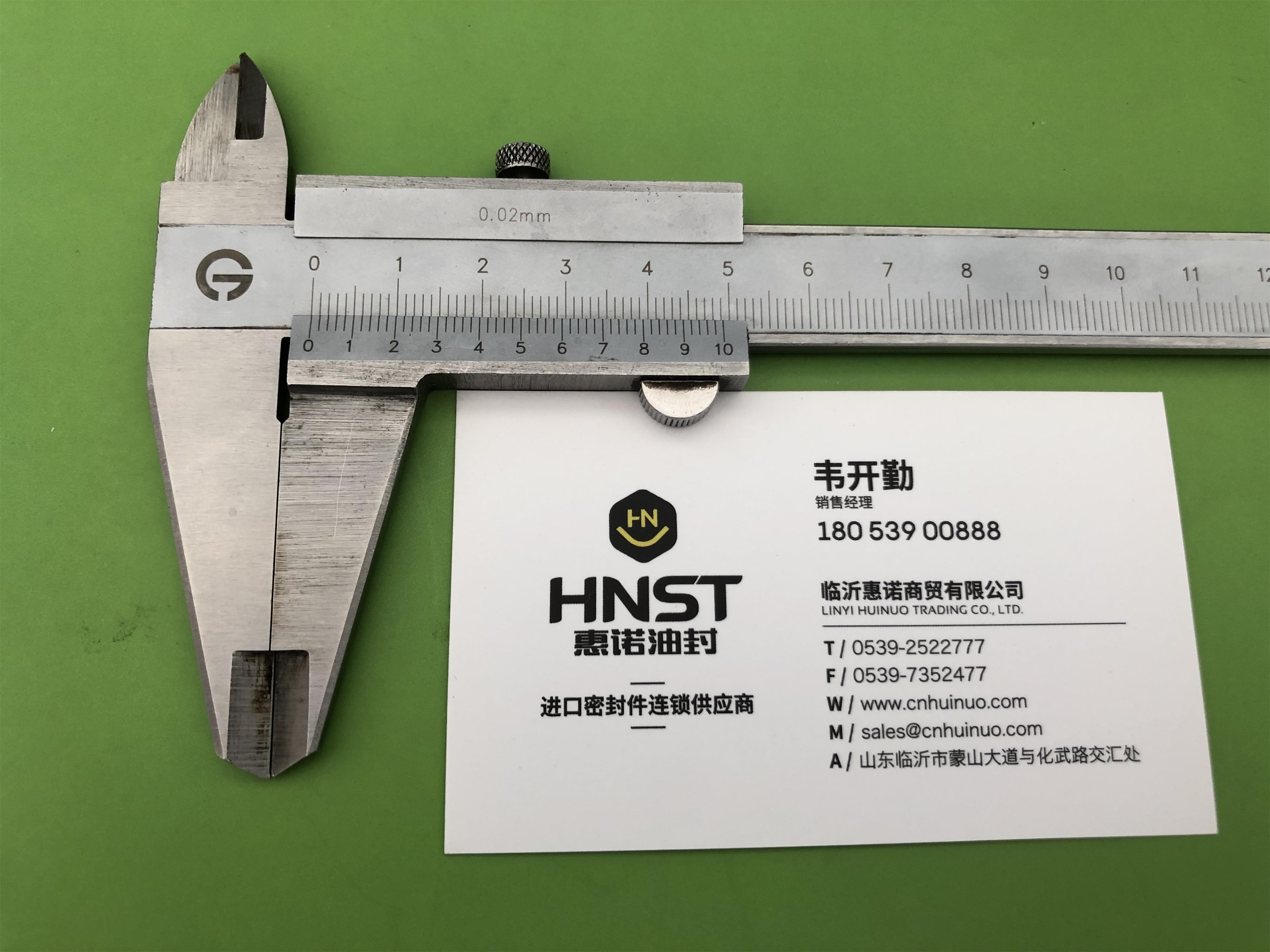

第二步：將游標卡尺歸0復位校正。

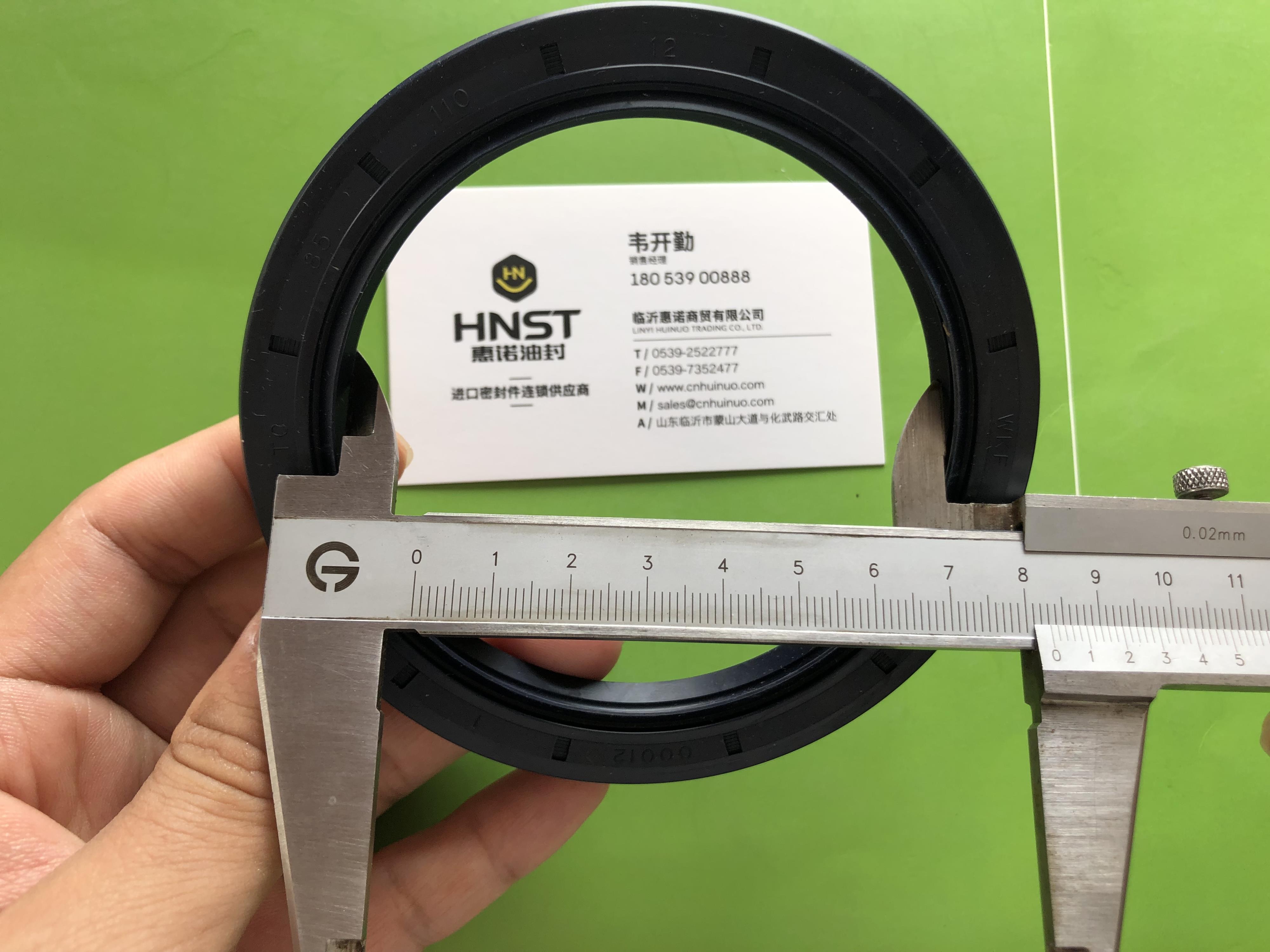

第三步：先測量骨架油封的實際內徑尺寸來推算出這個骨架油封適用的軸徑。通過測量發現油封的實際主唇內徑為83左右，按照一般公差來推算該油封適用于85的軸徑。

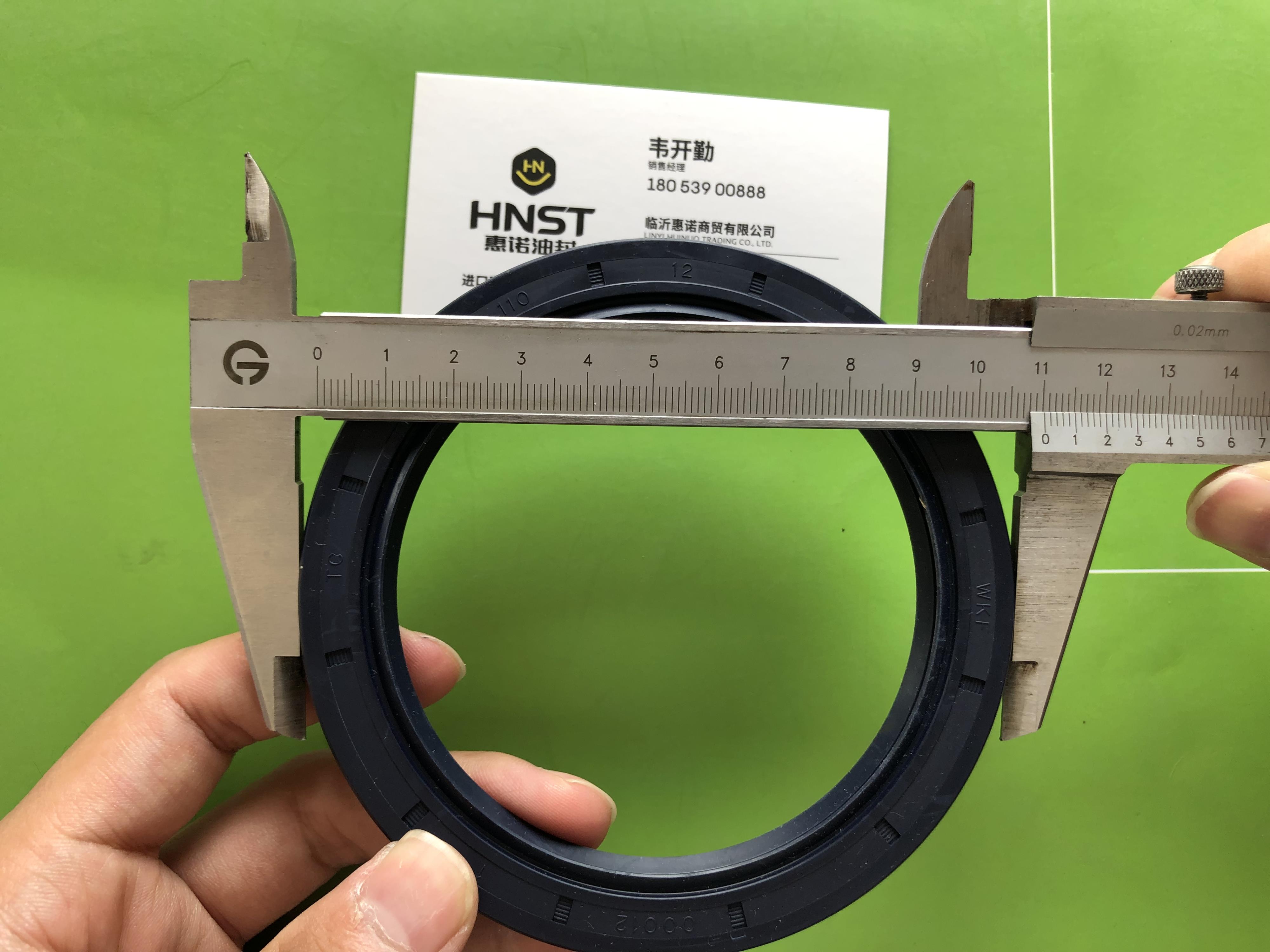

第四步：再測量骨架油封的外徑。實際測量發現該油封外徑為110MM。

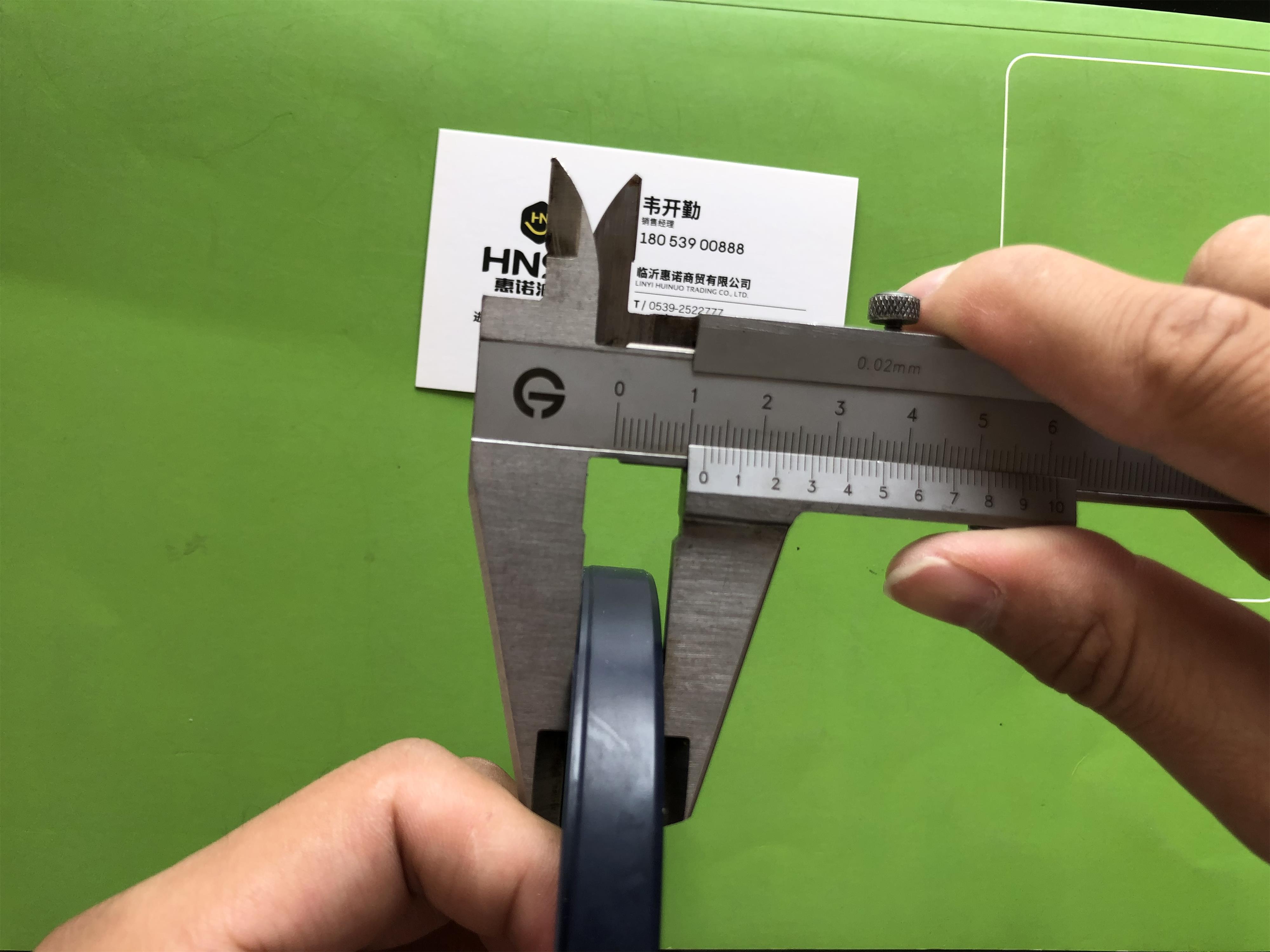

第五步：測量骨架油封的高度。通過實際測量發現油封高度為12MM。
第六步：通過上面五個步驟測量獲得該骨架油封尺寸為 85*110*12的。其中85為該骨架油封適用的軸徑，110為該骨架油封適用的孔徑，12為該骨架油封適用的溝槽高度。
學會骨架油封測量方法我們就能快速準確的測量出油封的尺寸，這樣對于我們采購油封來說既簡單又高效，今天您學會了骨架油封的測量方法了嗎？
