重慶鋼管架型鋼懸挑腳手架

1.一次懸挑腳手架高度不宜超越20m。

2.型鋼懸挑梁宜選用雙軸對稱截面的型鋼。懸挑鋼梁型號及錨固件應按規劃確認，鋼梁截面高度不該小于160mm。懸挑梁尾端應在兩處及以上固定于鋼筋混凝土梁板結構上。錨固型鋼懸挑梁的U型鋼筋拉環或錨固螺栓直徑不宜小于16mm。

3.用于錨固的U型鋼筋拉環或螺栓應選用冷彎成型。U型鋼筋拉環、錨固螺栓與型鋼空隙運用鋼楔或硬木楔楔緊（如圖8.1）。

4.每個型鋼懸挑梁外端宜設置鋼絲繩或鋼拉桿與上一層建筑結構斜拉結，假如運用鋼絲繩，其直徑不該小于14㎜。鋼絲繩繩卡有效作業數量不少于3個，繩卡之間的擺放距離一般為鋼絲繩直徑的6～8倍左右（不得小于6d），繩卡要一順擺放，應將U型環部分卡在繩頭的一面，壓板放在主繩的一面。（如圖8.2）

5.鋼絲繩與建筑結構拉結的吊環應運用 HPB235級鋼筋，其直徑不宜小于20㎜（或計算確認）。

6.當型鋼懸挑梁與建筑結構選用螺栓鋼壓板銜接固定時，鋼壓板尺寸不該小于 100mm×10mm（寬×厚）；當選用螺栓角鋼壓板銜接時，角鋼的規格不該小于63mm×63mm×6mm。

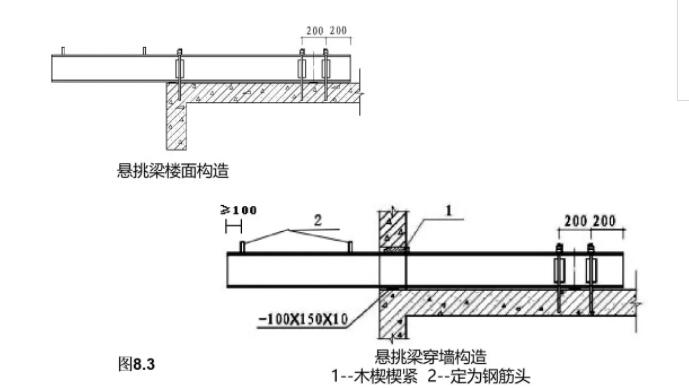

7.型鋼懸挑梁懸挑端應設置能使腳手架立桿與鋼梁牢靠固定的定位點，定位點離懸挑梁端部不該小于100mm；定位點可選用豎直焊接長 0.2m、直徑25mm-30mm的鋼筋或短管等方式（如圖8.3）。

8.錨固位置設置在樓板上時，樓板的厚度不宜小于120mm。假如樓板的厚度小于120mm 應采納加固辦法。

9.懸挑梁距離應按懸挑架架體立桿縱距設置，每一縱距設置一根。

10.懸挑架的外立面剪刀撐應自下而上接連設置。
