重慶鋼管架外架水平防護結構（軟挑、硬挑）

1. 搭設軟挑時，軟挑選用通長桿并用旋轉扣件與腳手架銜接作為斜撐桿，斜撐桿與外架歪斜角度為45°～60°，每?jī)煽缭O(shè)置一道斜撐桿，斜撐桿頂部設置兩道防護與外架銜接，上下別離是密目安全網和水平兜網。

2. 圖中未標示的鋼管規格均為Ф 48.3 mm×3.6 mm ，硬防護棚與外架別離獨立，不得通過任何桿件進行銜接。懸挑鋼管每1.5 m設一根，懸挑長度約5m (可根據工程實際情況并經計算調整)，內側端部用倒U形預埋件固定于水平面。

3. 硬挑安全防護底層鋼管橫鋪在懸挑鋼管上，間距500 mm。底層鋼管上鋪滿鋼笆片和安全網形成防砸棚的底面，每4.5 m設置一道剛性銜接，端部與預埋在梁內的鋼管選用扣件銜接，每4.5 m設置一道柔性銜接，端部與預埋在梁內的錨環拉結。

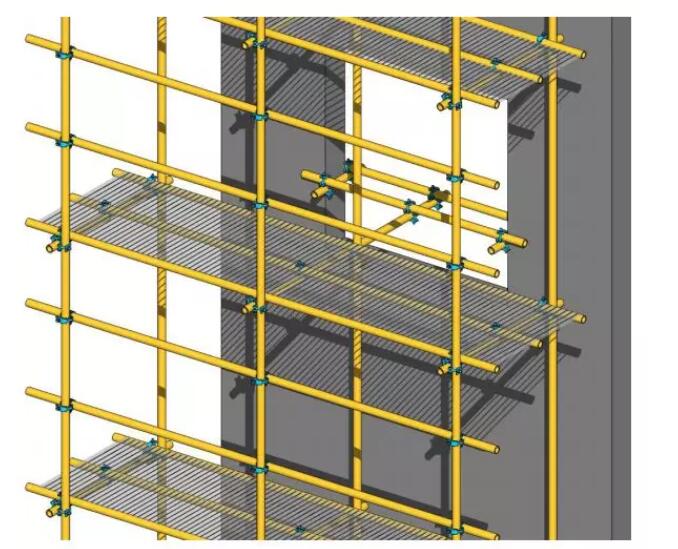

4. 設置軟挑安全防護棚時，若遇颶風氣候，應回收并拆除安全網。設置硬挑安全防護棚，應因地制宜，歸納考慮防護需要及防颶風措施。軟挑安全防護棚做法示意圖硬挑安全防護棚做法示意。
