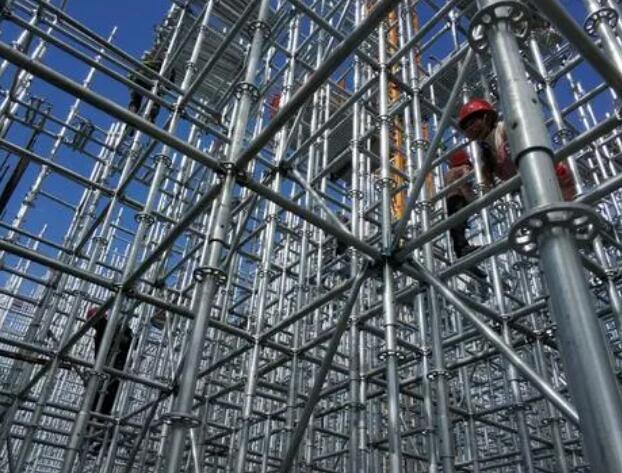

重慶鋼管架承插型盤扣式鋼管支架主要構配件重慶鋼管架承插型盤扣式鋼管支架主要構配件 水平桿、斜桿、可調底座及可調托座等構配件構成。立桿選用套管承插銜接，水平桿和斜桿選用桿端扣接頭卡入銜接盤，用楔形插銷銜接，形成結構幾許不變體系的鋼管支架。依據其用處可分為模板支架和外腳手架兩類。
盤扣節點由焊接于立桿上的銜接盤（可扣接8個方向扣接頭的八邊形或圓環形孔板）、水平桿桿端扣接頭和斜桿桿端扣接頭組成承插型盤扣式鋼管腳手架分為φ60系列重型支撐架和φ48系列輕型腳手架兩大類,下面主要對房屋建筑中常用的φ48系列輕型腳手架做一個介紹：φ48系列輕型腳手架的立桿為φ48×3.5焊管制成（材質為Q345A）；立桿標準有：1m、2m、3m，每隔0.5m焊有一個圓形銜接盤，鑄鋼或鋼板熱鍛制作的銜接盤的厚度不該小于8mm，鋼板沖壓制作的銜接盤厚度不該小于10mm，允許尺度誤差均為±0.5mm；橫桿及斜拉桿均為選用φ48×2.5焊管制成，兩端焊有插頭并配有楔型插銷；搭設時每隔2.0m搭設一步橫桿。 本文由重慶鋼管架整理 |
