重慶鋼管架搭建腳手架構造及技術要求

腳手架選用規格為Φ48×3.0的鋼管及扣件搭設，腳手架平橋按1.8m一層平橋搭設，平橋面先縱向鋪設一根鋼管，再在縱向鋼管上橫向鋪設鋼筋網定型腳手板，與縱向鋼管有效緊貼并用鐵絲使之綁扎固定，每層平橋設一道180mm高的沖壓鋼擋腳板。腳手架立桿高出屋檐上端1.50m，防護欄桿運用鋼管，并用直角扣件與鋼管立桿捆緊。

1、定距定位本工程計劃在修建物地下室頂板上選用落地式腳手架搭設，首要依據落地式腳手架平面安置圖在地下室地板或地面上劃分立桿安置方位。立桿的縱距為，立桿的橫距為0.8m，內排立桿間隔墻面為。并設置縱、橫向掃地桿，縱向掃地桿選用直角扣件固定在距鋼管底端不大于20cm處的立柱上，橫向掃地桿則用直角扣件固定在緊靠縱向掃地桿下方的立柱上。鋼管立桿選用對接扣件銜接，對接扣件應交織安置，兩根相鄰立桿接頭不該在同一步距內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的間隔不宜小于，各接頭中心至主節點的間隔不宜大于步距的1/3。頂層立桿需搭接時，搭接長度不小于，應選用不小于2個旋轉扣件固定。端部扣件蓋板的邊緣至桿端間隔不該小于。

2、大橫桿平橋?qū)泳?.8m，平橋距修建物（外墻飾面）為。大橫桿設置在立桿內側小橫桿之上，搭在小橫桿上的大橫桿根數為1根。單根桿長就不該小于3跨。內、外排大橫桿應搭設平行，選用直角扣件與立桿扣緊。大橫桿選用對接扣件銜接，兩根相鄰大橫桿的接頭不該設置在同步、同跨內，不同步或不同跨兩個相鄰接頭應錯開的間隔不小于，且各接頭中心距立桿軸線的間隔應不小于1/3跨度。在外排每一層離平橋60cm、120cm高處分別用一根縱向鋼管作防護欄桿。

3、小橫桿主節點處有必要設置一根橫向水平桿，用直角扣件扣接，設置在大橫桿之下，且嚴禁撤除。主節點處兩個直角扣件的中心距不該大于。小橫桿伸出內、外立桿外側不該少于，桿端與平橋邊的空地應鋪設密竹作為關閉。

4、剪刀撐腳手架應在外側立面整個長度和高度上設置剪刀撐，并應由底至頂接連設置。剪刀撐的水平夾角應為45～60度，鋼管搭接長度（扣件之間）不少于1m，應選用不小于2個旋轉扣件固接，管端至扣件上皮外緣間隔不少于0.1m。剪刀撐的下端需落地，支承在墊塊或墊板上。剪刀撐斜桿運用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節點的間隔不宜大于150mm。

5、橫向斜撐腳手架應在拐角以及中間每隔6跨均設置一道橫向斜撐。橫向斜撐應在同一節間，由底至頂層呈之字型接連安置。橫向斜撐宜選用旋轉扣件固定在與之相交的橫向水平桿的伸出端上，旋轉扣件中心線至主節點的間隔不宜大于150mm。

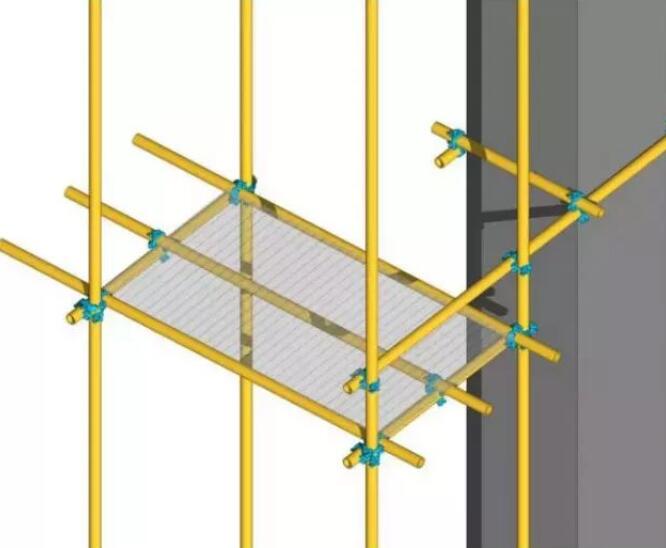

6、平橋先縱向鋪設一根鋼管，再橫向綁扎鋼筋網片定型腳手架作平橋板，平橋板的材質要符合要求。腳手板筆直于縱向水平桿方向鋪設，且應對接平鋪，四個角運用直徑1.2mm的鍍鋅鋼絲固定在縱向水平桿上。每層平橋設置一道0.18m高的沖壓鋼擋腳板并用鐵線綁扎在立桿上。嚴格控制橋面施工荷載，每層平橋荷載結構施工不得超越，作業層數為一層，裝修施工不得超越，作業層數為一層，施工總荷載不得超越，避免因超載或產生過大集中荷載和偏心分布而失穩。

7、連墻件依據《修建施工扣件式鋼管腳手架安全技術規范》（JGJ130-2011）第6.4.6條規定，雙排腳手架有必要選用剛性連墻件與修建物牢靠銜接。連墻件橫豎向順序排列，均勻安置，與架體和結構立面筆直，并盡量靠近主節點（距主節點的間隔不大于30cm）。連墻桿伸出扣件的間隔應大于10cm。落地段選用每層三跨設置，懸挑段選用每層二跨設置，腳手架與修建物的拉結選用剛性銜接，在各層樓面澆筑砼時，在邊梁相對應方位上預埋Ф48短鋼管，埋入長度為300mm，等砼強度到達90%后，用Ф48鋼管將預埋鐵管與內立柱用直角扣件扣牢。連墻件中的連墻桿宜呈水平設置，當不能水平設置時，與腳手架銜接的一端應下斜銜接，不得選用上斜銜接。

8、架體內關閉腳手架的架體表里立桿距墻體凈距為200mm,如因結構設計的限制大于200mm的有必要鋪設站人板，站人板設置平坦牢固。腳手架施工層表里立桿與修建物之間應選用安全網進行關閉。每兩層以及底部用密目網或其他措施進行關閉。

9、安全網腳手架有必要設置密目式阻燃安全網，并應具有生產許可證、產品合格證和產品檢驗報告。掛設前應在監理單位或建設單位見證的情況下，由施工單位托付檢測機構進行檢測，未取得安全檢測合格報告的密目式安全網不得運用。安全網的掛設要嚴密，選用18鉛絲張掛安全網，不得漏眼綁扎，兩網銜接處應綁在同一桿件上，安全網應掛設在腳手架內側。腳手架與施工層之間應按檢驗規范設置關閉平網，避免雜物下跌。

10、施工斜道依據施工現場的實際要求，施工斜道詳細安置方位見附圖，施工斜道在地下室頂板處搭起。斜道選用一字型斜道，附著于外腳手架。樓梯斜道寬度為0.8m，斜度為1：3，踏步板要用專用構件安裝。斜道拐彎處為腳手架平橋?qū)�。斜道兩�?cè)及渠道外圍均設置欄桿和擋腳板，欄桿高度分別為0.6m、1.2m，擋腳板高度為180mm。

11、出入口本修建物每棟設置一個出入口。修建物出入口處選用平行弦桁架結構形式，并進行出入口處腳手架加固。在開口處的兩側選用雙立桿，懸空立桿下端增設安全扣件，此處銜接要嚴密，每步都須設置。出入口腳手架上方搭設雙層擋板，每層擋板相距0.6m，下面一層滿鋪鐵板或木板，上面一層滿鋪密竹并固定牢靠，周邊應設置1.2m高的鋼管護欄和擋腳板，并掛設密目式安全網，通道口擋板需向兩側伸出1m，向外伸出5m。出入口腳手架搭設詳見附圖。

12、斜拉鋼絲繩吊拉點設在立桿與縱、橫向水平桿的交點處，鋼絲繩由縱、橫水平桿底部兜過，鋼絲繩穿越預埋的φ18吊環處設套環，削減吊環對鋼絲繩的磨損。利用鋼葫蘆將鋼絲繩收緊，并盡量使一切鋼絲繩拉緊程度根本相同，避免鋼絲繩受力不均勻，鋼絲繩的繩端選用繩卡固接，工作繩卡數量不得小于三個，此外還應在尾端加一個安全繩卡，繩卡間距不得小于鋼絲繩直徑的6倍。繩頭距安全繩卡的間隔不得小于140mm，并用細鋼絲捆扎，繩卡滑鞍放在鋼絲繩受力的一側。卸荷裝置詳見附圖。

13、防雷措施本工程腳手架接地、避雷措施履行《施工現場臨時用電安全技術規范》JGJ46-2005規范。工程選用避雷針與縱向桿連通、接地線與整棟修建物樓層內避雷系統連成一體的措施。每棟樓各設置4根避雷針，避雷針選用φ12鍍鋅鋼筋制造，高度1.5m，設置在腳手架四角立桿上，并將一切最上層的縱向桿悉數連通，構成避雷網絡。落地段與懸挑腳手架立桿均與結構避雷系統銜接成全體。接地線選用40×4的鍍鋅扁鋼，將立桿分別與修建物樓層內的避雷系統連成一體。接地線的銜接牢靠，與立桿銜接選用2道螺栓卡箍銜接，螺釘加彈簧墊圈以避免松動，并保證接觸面積不小于10mm2，并將外表的油漆及氧化層清除干凈，露出金屬光澤并涂以中性凡士林。接地線與修建物樓層內避雷系統的設置按腳手架的長度不超越50m設置一個（本工程設置4個，設置由項目機電部完結），方位盡量避免人員經常走動的當?shù)�，以避免跨步電壓的損害，避免接地線遭機械損壞。兩者的銜接選用焊接，焊接長度大于2倍的扁鋼寬度。焊完后再用接地電阻測試儀測定電阻，要求沖擊電阻不大于10Ω，一起注意檢查與其他金屬物或埋地電纜之間的安全間隔不小于3m，以避免產生擊穿事故。14、防向上傾覆措施該工程屬超高層修建，為避免強風襲擊而產生安全事故，在天面層及下一層每7跨預埋1個Φ20鋼筋環，用Φ16鋼絲繩穿過鋼筋環，由天面層向下拉至下一層，避免腳手架向上傾覆。

本文由重慶鋼管架搭建整理
