我們在上一篇文章中講解了液壓桿活塞及活塞桿密封圈的安裝方法了，接下來惠諾油封給您講解一下C型密封圈、V型密封圈以及緩沖環密封圈的安裝方法，掌握了正確的密封圈安裝方法就能夠使密封圈充分發揮其作用。
一、C型密封圈的安裝方法：

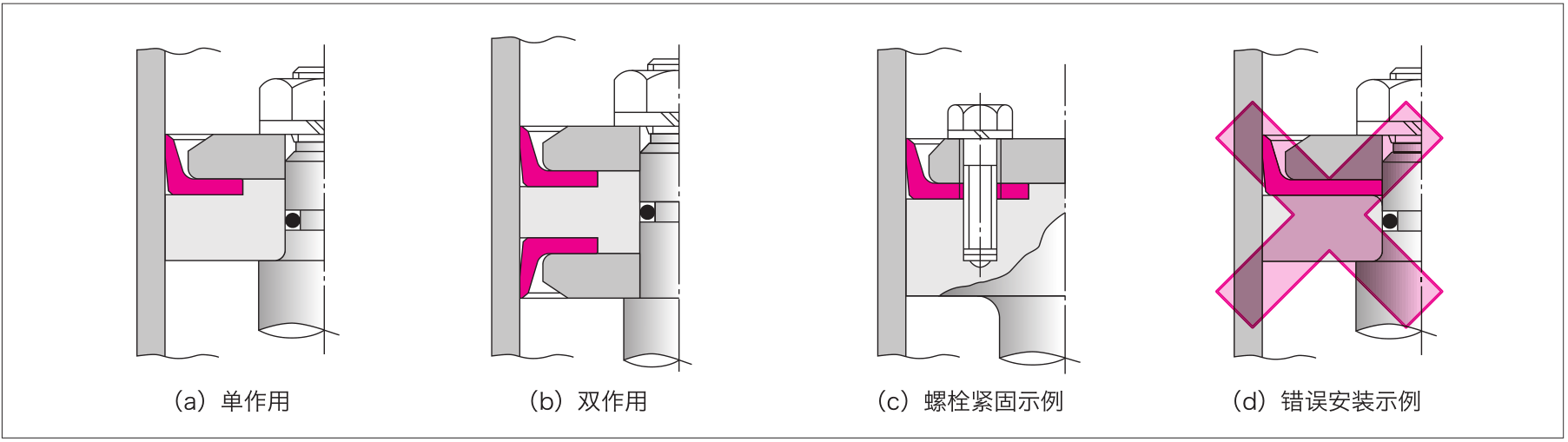

C型密封圈的裝配槽結構，如圖1所示，首先在結構設計上就應該確保密封圈有適當的緊固量。
圖1

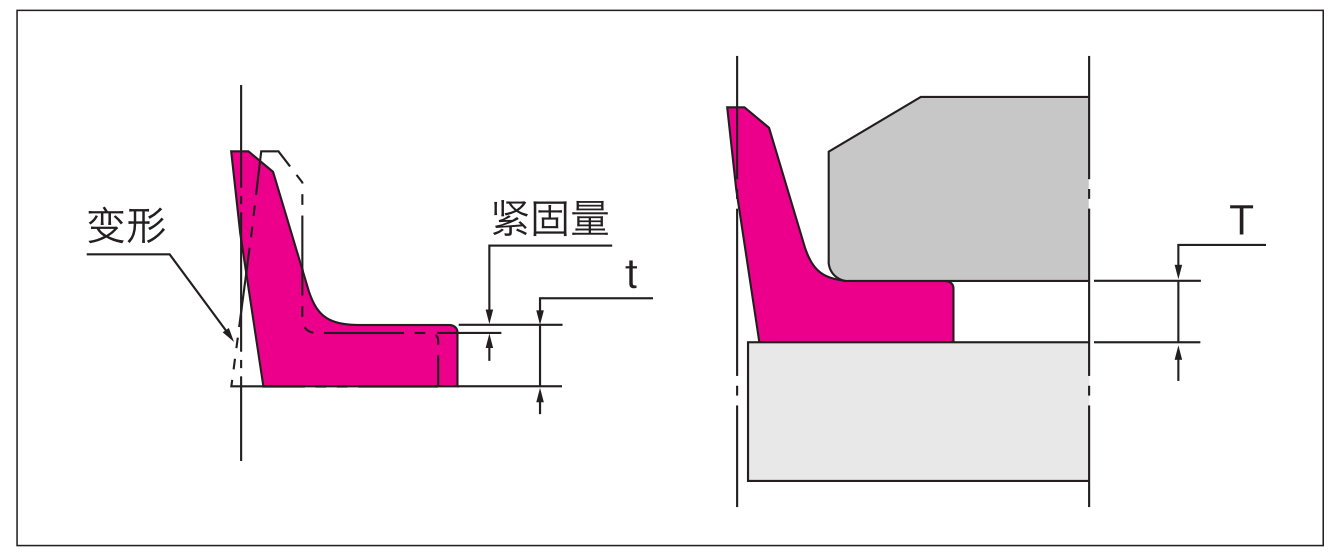

如果安裝太緊的，則會引起密封圈的變形，如圖2所示
圖2
二、V型密封圈的安裝方法：
將V型組合密封圈安裝在壓蓋部（密封圈腔體）內時不需要專用的密封圈安裝工具。
安裝方法如下：
第一步：將壓蓋內部清洗干凈并涂抹少量的潤滑脂或者是液壓油。
第二步：在密封圈的表面涂抹潤滑脂或液壓油，將密封圈一件一件的裝入，裝入過程中要避免密封圈扭曲變形。

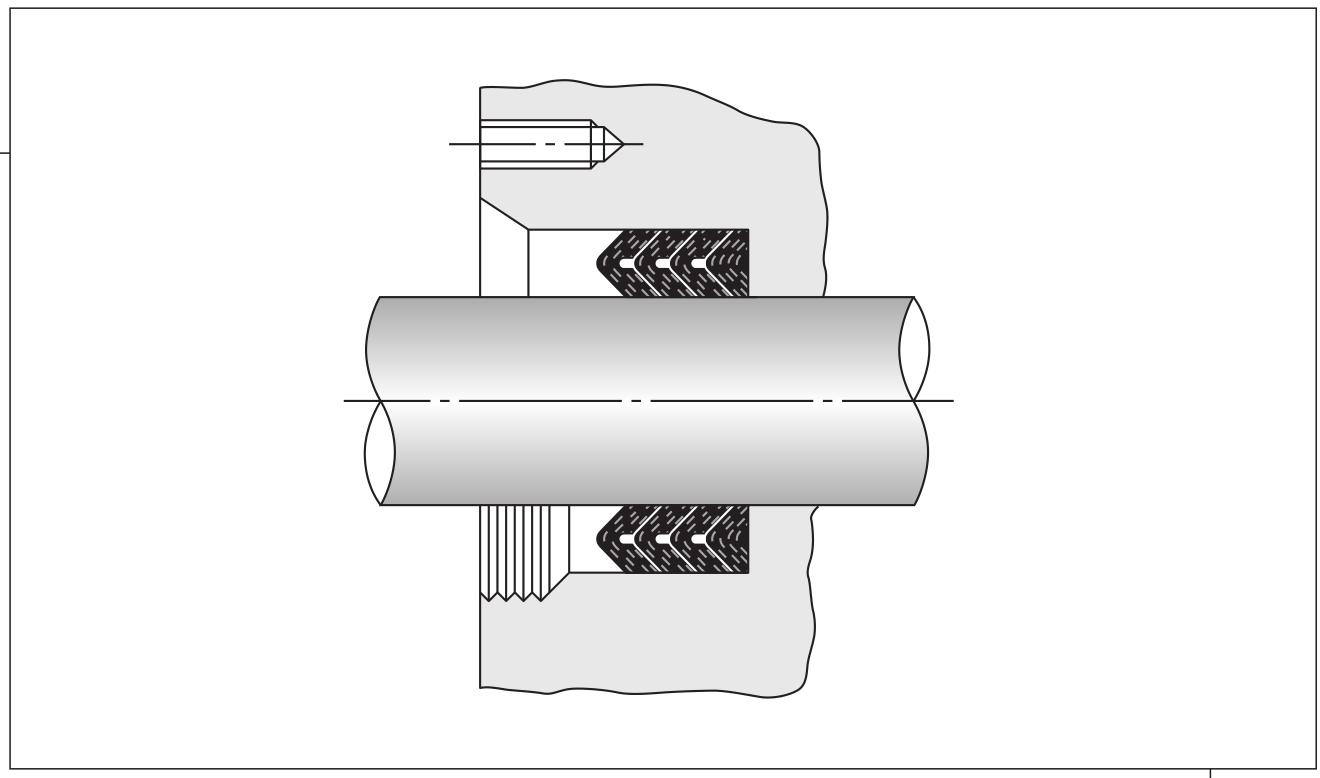

第三步：將活塞桿用V型組合密封圈的壓蓋部裝到如圖3所示的位置時，避免螺紋部或者是倒角刮傷密封圈的唇口，并且，倒角處一定要確保沒有飛邊或者是毛刺后才能將密封圈裝入。
圖3
注意：當用夾步V型組合密封圈和橡膠V型組合密封圈組合符合密封圈使用時，不要計橡膠V型密封圈的數量。
第四步：關于“密封圈壓蓋”的緊固，請調整墊片等，達到可固定密封圈的程度即可。如果緊固過度，則會增加密封圈的磨損，縮短壽命。
第五步：V型夾步橡膠密封圈在使用中，會因為工作壓力而壓縮，在壓蓋部發生移動，泄漏的問題。此時，必須進一步緊固密封圈壓蓋，再進行調整。這種情況下，每一次的緊固量應保持在圖4的極限范圍內。
特別需要注意的是 如果只只有橡膠V型密封圈組合的話，請勿增加緊固扭矩。

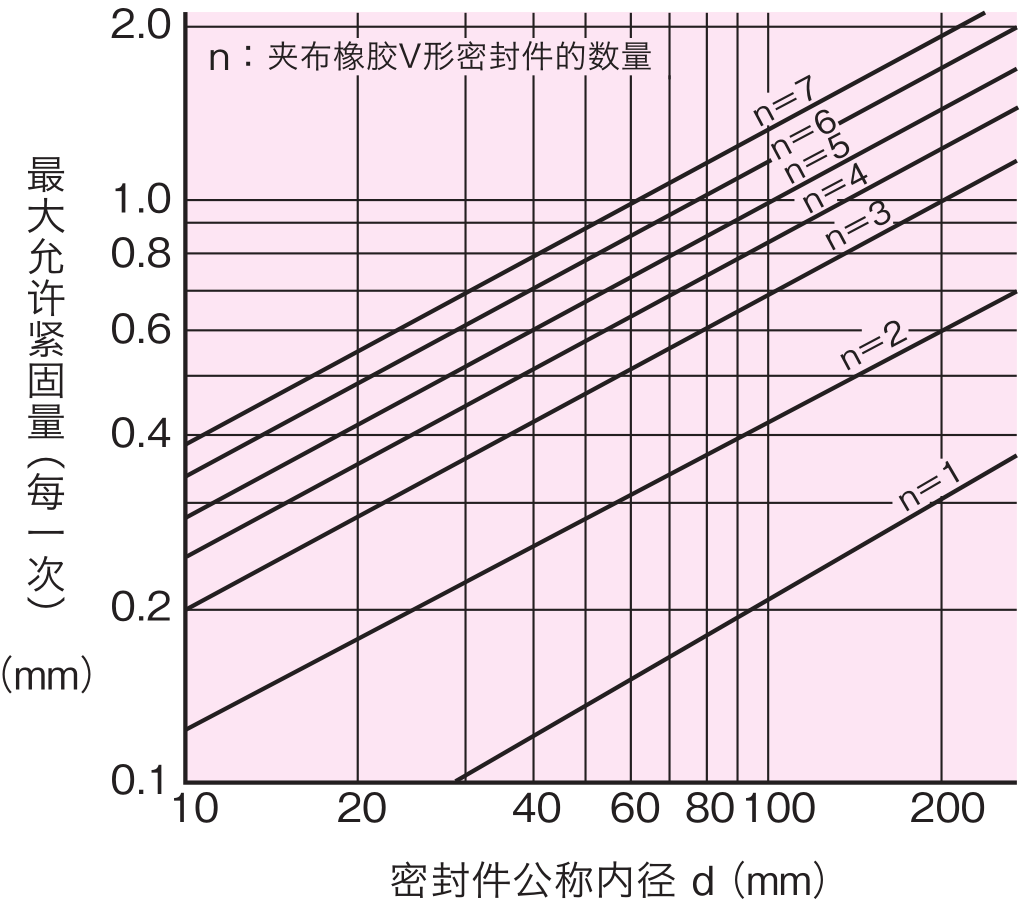

圖4為最大允許緊固量圖
三、緩沖密封環的安裝方法：
緩沖環可安裝在整體溝槽中。
目前我們常用的緩沖環為HBY型，那么HBY型活塞桿用緩沖密封環該如何安裝呢？
我們用手指將密封圈換成心形后安裝，然后再安裝擋圈。

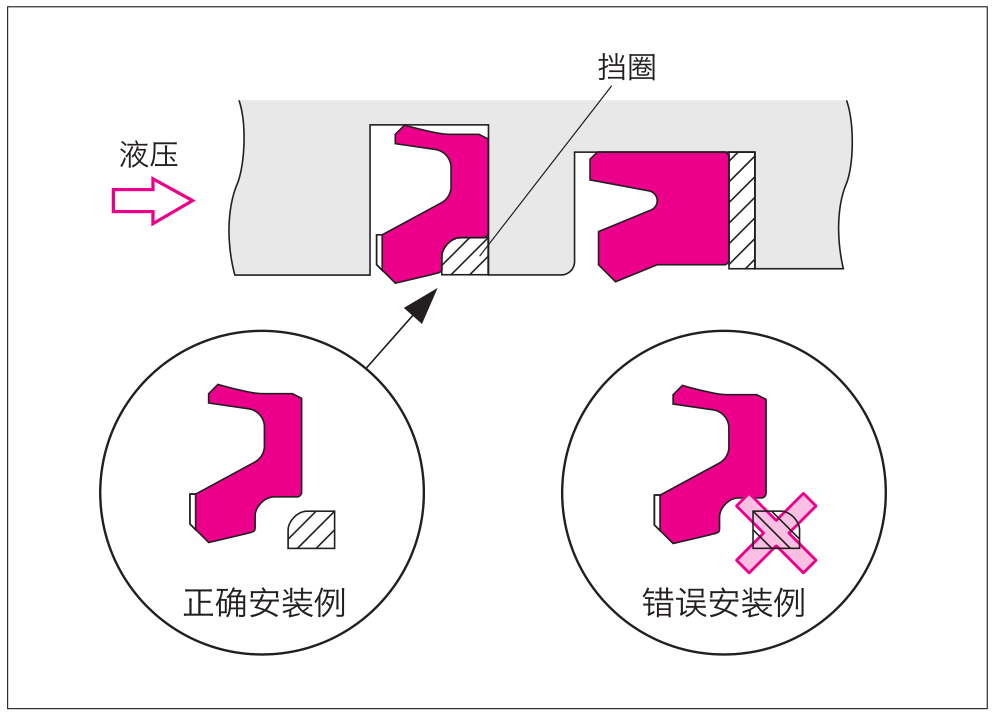

請注意圖5所示的擋圈的安裝方向。
圖5
上面，我們列舉了液壓油缸中比較常用的C型密封圈、V型組合密封圈以及活塞桿用緩沖密封環的安裝方法以及需要注意的事項。
